K - 100 Glass Rotameter를 올바르게 설치하는 방법은 무엇입니까?

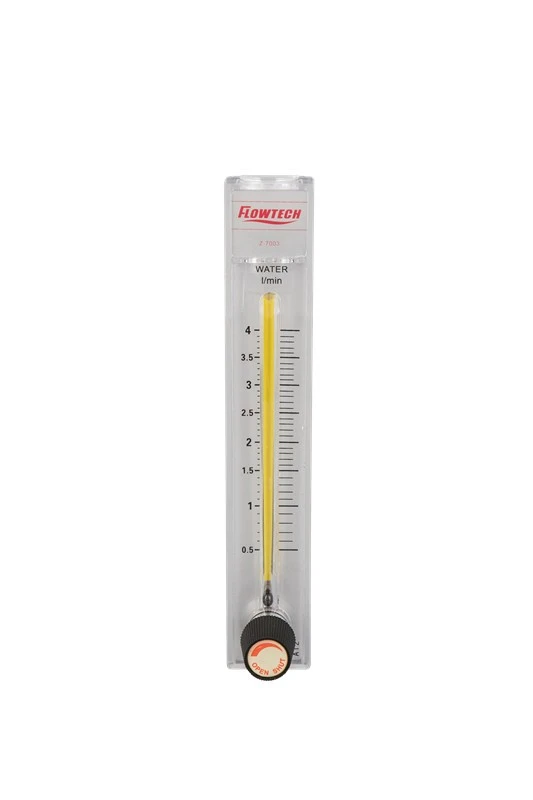

K - 100 유리 로터미터의 신뢰할 수 있는 공급업체로서 저는 이러한 정밀 기기를 올바르게 설치하는 방법에 대한 포괄적인 가이드를 여러분과 공유하려고 합니다. K - 100 유리 로터미터, 다음에서 구입 가능K-100 유리 로터미터, 액체 및 가스의 유량을 측정하기 위해 다양한 산업에서 널리 사용됩니다. 정확한 측정과 로터미터의 장기적인 신뢰성을 보장하려면 올바른 설치가 중요합니다.

1. 설치 전 준비

설치 과정을 시작하기 전에 철저한 준비가 필수입니다. 먼저 K - 100 유리 로터미터에 운송 중 눈에 띄는 손상이 있는지 주의 깊게 검사하십시오. 유리관에 균열, 긁힘 또는 칩이 있는지 확인하십시오. 이는 로타미터의 무결성을 손상시키고 부정확한 판독값 또는 심지어 누출로 이어질 수 있습니다.

다음으로 설치에 필요한 모든 도구를 모으십시오. 일반적으로 렌치, 드라이버가 필요할 수 있으며 설치 요구 사항에 따라 밀봉재나 개스킷도 필요할 수 있습니다. 설치 중 문제가 발생하지 않도록 도구가 깨끗하고 작동 상태가 양호한지 확인하십시오.

또한 K - 100 유리 로터미터와 함께 제공된 설치 지침을 검토하십시오. 이 지침은 제품을 위해 특별히 설계되었으며 장착 방향, 배관 연결 및 안전 예방 조치에 관한 중요한 정보를 포함하고 있습니다. 원활한 설치 프로세스를 보장하기 위한 단계와 요구 사항을 숙지하세요.

2. 올바른 위치 선택

K-100 Glass Rotameter를 설치하는 위치는 성능에 큰 영향을 미칠 수 있습니다. 첫째, 유지보수 및 점검을 위해 쉽게 접근할 수 있는 장소를 선택하십시오. 배관 시스템의 큰 부분을 분해하지 않고도 로타미터에 접근할 수 있어야 합니다.

로터미터는 파이프의 직선 부분에 설치해야 합니다. 로터미터의 상류 및 하류 직선 파이프 섹션은 정확한 유량 측정에 필수적인 균일한 유량 프로파일을 보장하는 데 도움이 됩니다. 일반적으로 상류 직관의 파이프 직경은 최소 5~10배, 로터미터 하류의 배관 직경은 2~5배가 되어야 합니다.

과도한 진동이나 기계적 충격이 있는 장소에는 로터미터를 설치하지 마십시오. 진동으로 인해 로타미터 내부의 플로트가 진동하여 판독값이 부정확해질 수 있습니다. 진동이 불가피한 경우 진동 감쇠 마운트 또는 유연한 커넥터를 사용하여 진동 소스로부터 로타미터를 격리하는 것을 고려하십시오.

3. 로타미터 장착

K - 100 유리 로터미터는 유체가 아래에서 위로 흐르도록 수직으로 설치해야 합니다. 이는 정확한 측정을 위해 로타미터 내부의 플로트가 안정된 위치에 도달하기 위해 유체의 상향 흐름에 의존하기 때문입니다. 로터미터가 수평으로 설치되거나 잘못된 흐름 방향으로 설치되면 플로트가 제대로 작동하지 않고 흐름 측정이 부정확해집니다.

로터미터를 장착할 때 제공된 적절한 장착 브래킷 또는 플랜지를 사용하십시오. 장착이 확실하고 로터미터가 수평인지 확인하십시오. 잘못 정렬된 로타미터로 인해 플로트가 유리관에 마찰을 일으켜 조기 마모 및 부정확한 판독값이 발생할 수 있습니다.

플랜지를 사용하여 로타미터를 배관 시스템에 연결하는 경우 플랜지가 적절하게 정렬되고 조여졌는지 확인하십시오. 토크 렌치를 사용하여 볼트를 권장 토크 값으로 조여 누출을 방지하십시오.

4. 배관 연결

K - 100 Glass Rotameter의 올바른 작동을 위해서는 적절한 배관 연결이 중요합니다. 로터미터를 배관 시스템에 연결할 때 호환되는 파이프와 부속품을 사용하십시오. 파이프 크기는 유체의 원활한 흐름을 보장하기 위해 로타미터의 입구 및 출구 크기와 일치해야 합니다.

연결하기 전에 파이프 끝과 로타미터 연결부를 청소하여 먼지, 부스러기 또는 버를 제거하십시오. 이는 막힘을 방지하고 단단히 밀봉하는 데 도움이 됩니다. 누출을 방지하기 위해 연결부 사이에 실란트나 개스킷을 사용해야 할 수도 있습니다.

유리관이나 연결 자체가 손상될 수 있으므로 연결을 과도하게 조이지 않는 것이 중요합니다. 조임 토크에 대한 제조업체의 권장 사항을 따르고 적절한 도구를 사용하여 올바른 연결을 보장하십시오.

5. 압력 및 온도 고려 사항

K - 100 유리 로터미터는 특정 압력 및 온도 범위 내에서 작동하도록 설계되었습니다. 설치하기 전에 시스템의 작동 조건을 확인하고 로타미터의 정격 압력 및 온도 제한 내에 있는지 확인하십시오.

시스템 압력이나 온도가 정격 한계를 초과하면 유리관이 파손되거나 플로트가 제대로 작동하지 않을 수 있습니다. 이러한 경우 조건을 허용 가능한 범위 내로 만들기 위해 추가 감압 밸브 또는 열교환기를 사용해야 할 수도 있습니다.

6. 초기 테스트 및 교정

설치가 완료되면 초기 테스트를 수행할 차례입니다. 유체가 로타미터를 통해 흐를 수 있도록 흡입 밸브를 천천히 엽니다. 로타미터 내부의 플로트가 부드럽게 상승하고 안정적인 위치에 도달하는지 관찰하십시오.

연결부에 누출 징후가 있는지 확인하십시오. 누출이 발견되면 즉시 흐름을 차단하고 연결부를 조이거나 필요에 따라 실런트/개스킷을 교체하십시오.

초기 테스트가 성공적으로 완료되면 로터미터를 보정해야 할 수도 있습니다. 교정은 로터미터가 정확한 유량 측정을 제공하도록 보장합니다. 교정된 유량계 또는 표준 유량 측정 장치를 사용하여 K - 100 유리 로터미터의 판독값을 비교할 수 있습니다. 판독값이 벗어나면 제조업체에서 제공한 교정 절차에 따라 로타미터를 조정하십시오.

7. 유지관리 및 장기요양

K-100 Glass Rotameter의 장기적인 성능을 위해서는 적절한 유지관리가 필수적입니다. 로타미터에 마모, 손상 또는 막힌 흔적이 있는지 정기적으로 검사하십시오. 플로트의 가시성에 영향을 미칠 수 있는 침전물이나 오염 물질을 제거하기 위해 유리관을 주기적으로 청소하십시오.

연결부의 견고함을 확인하고 필요에 따라 마모된 개스킷이나 씰을 교체하십시오. 검사 날짜, 교정 결과, 수리 또는 교체 등 유지 관리 활동을 기록해 두십시오.

로타미터 작동 중 문제가 발생할 경우 제조사에서 제공하는 문제 해결 가이드를 참조하세요. 어떤 경우에는 추가 지원을 위해 기술 지원팀에 문의해야 할 수도 있습니다.

결론

K - 100 유리 로터미터를 올바르게 설치하는 것은 신중한 계획, 세부 사항에 대한 주의 및 제조업체 지침 준수가 필요한 다단계 프로세스입니다. 이 가이드에 설명된 단계를 따르면 K - 100 유리 로터미터가 정확한 유량 측정을 제공하고 오랫동안 안정적으로 작동하는지 확인할 수 있습니다.
